Herz TEPLOMIX DN 32, 55-63°С трехходовой смесительный клапан (с отключаемым байпасом)

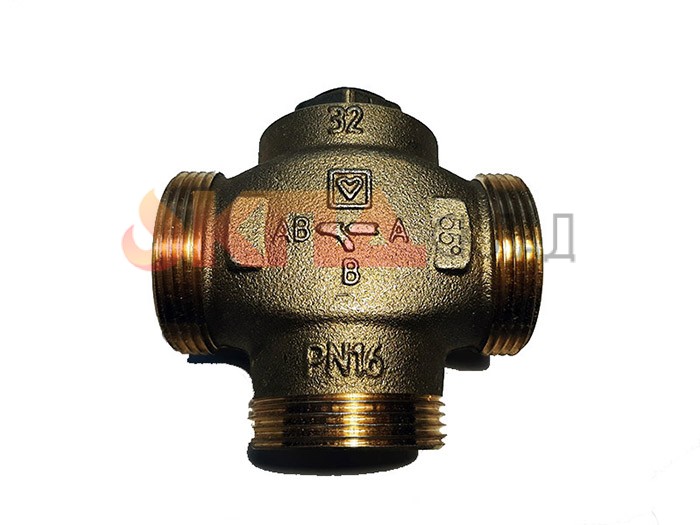

Трехходовой смесительный клапан Herz TEPLOMIX DN 32, 55-63°С арт. 1776614

прямого действия, для повышения температуры обратной линии котельных установок.

Фиксированная заводская настройка термостатического элемента. Модель выполнена с функцией отключения байпаса.

При температуре смешения приблизительно 63˚С байпас закрывается и снова открывается при температуре 55˚С.

Установка балансировочного вентиля на байпасе не обязательна.

Технические характеристики Трехходовой смесительный клапан Herz TEPLOMIX DN 32 с отключаемым байпасом

• Тип клапана 3-ходовые
• Пропускная способность А-АВ (kvs) - 14 м3/час
• Пропускная способность В-АВ (kvs) - 16 м3/час
• Класс давления PN 16
• Max температура теплоносителя 55 ... 63 °С
• Условный диаметр DN 32
• Присоединение 1 1/2"

Особенности клапанов HERZ TEPLOMIX серии 1776613 и 1776614, является полное отключение линии байпаса. При таком устройстве, прогрев котла происходит намного быстрее.

Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.

Если на кран-буксе снять заглушку R3/8 и установить на ее место сливной кран, то таким образом можно обеспечить функцию наполнения/слива а также промывку системы.

Балансировочный вентиль (6) должен быть настроен на 10% от общего расхода теплоносителя

Описание применяемого оборудования

(1) Котел

(2)  1 2104 04   Группа безопасности котла, которая включает в себя:

   предохранительный клапан, термоманометр, воздухоотводчик и теплоизоляционный кожух

(3)  1 2269 03  Шаровый кран для насоса с обратным клапаном для прямого монтажа

(4)  1 2268 03  Шаровой кран циркуляционного насоса ГЕРЦ для прямого монтажа

(5) Циркуляционный насос

(6)  1 4217 xx  Балансировочный вентиль, для ограничения расхода воды через байпас

(7)  1 7766 xx  TEPLOMIX, термосмесительный трехходовой регулирующий клапан

(8)  1 0276 00   Кран сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение. Или: 1 4119 00  “Thermoflex” кран для слива и наполнения, без уплотнения O-Ringdichtung.

(9)  1 4111 xx  Фильтр

(10)  1 4112 xx  Запорная задвижка.

Примененные артикулы приведены в качестве примера.
