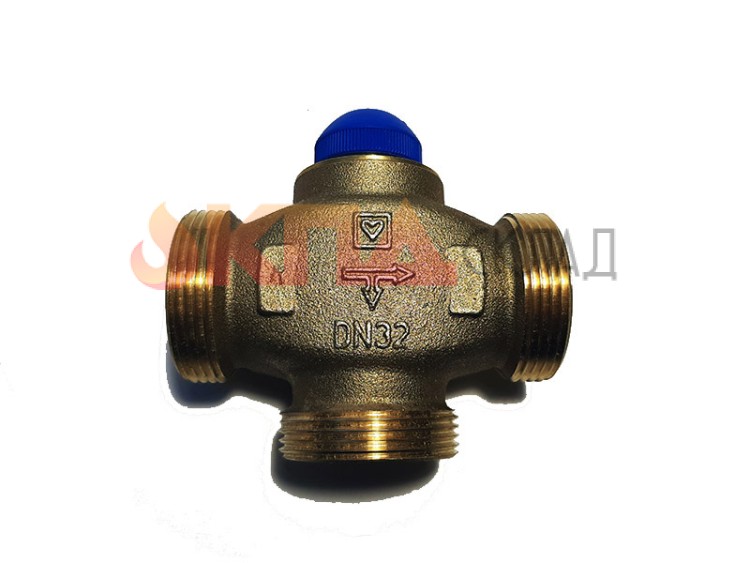

Трехходовой кран HERZ CALIS-TS-RD 1 1/2" DN 32

Купить Трехходовой кран HERZ CALIS-TS-RD 1 1/2" DN 32

Артикул: 1776141
В наличии
3 500 Р
  • Доставка по России
    Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.
  • Оплата онлайн
    Оплатите заказ банковской картой на сайте, без комиссии.
  • ПВЗ в Москве
    Ваш заказ можно забрать по адресу г. Москва, ул. Лебедянская 13.

Трехходовой кран HERZ CALIS-TS-RD 1 1/2 DN 32 для систем отопления и охлаждения.

Функция

Трехходовой распределительный термостатический клапан HERZ Calis-TS-RD используется в качестве переключающего термостатического клапана, для поддержания температуры воздуха или температуры среды в замкнутых системах тепло- и холодоснабжения с приблизительно постоянным объемным расходом.

В открытом состоянии трехходовой термостатический клапан работает на проток; если клапан закрыт, с помощью термостатической головки или термо-электропривода, то проток закрыт, байпас открыт.

Исполнениe

Корпус клапана из латуни, шпиндели из нержавеющей стали, уплотнение EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированная латунь.

Все модели клапана Calis-TS-RD поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят.

Резьба для присоединения привода М 28х1,5.

Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана

Эксплуатационные параметры HERZ CALIS-TS-RD 1 1/2 DN 32

  • Макс . рабочая температура: - 120 °C
  • Мин . рабочая температура: +2 °C
  • Макс . рабочее давление DN 15, 20: 10 бар
  • Макс . рабочее давление DN 25, 32: 16 бар
  • Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
  • В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
  • Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термо-электроприводами DDC) и ГЕРЦ-RTR (с термо-электроприводами).

Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке.

Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

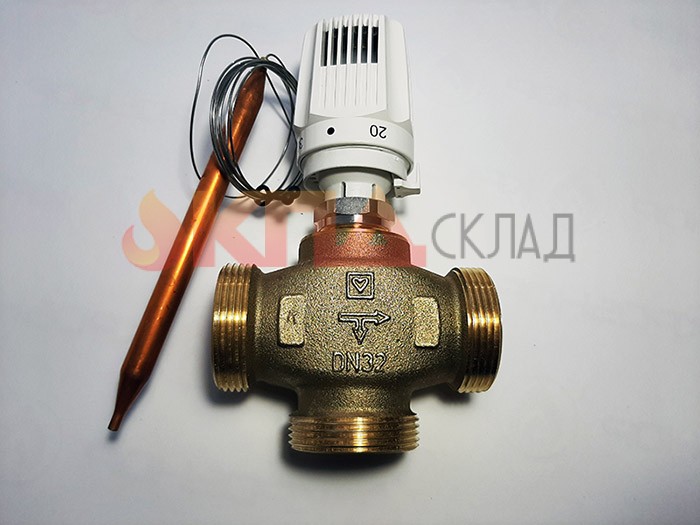

Пример монтажа распределительного клапана HERZ CALIS-TS-RD 1 1/2 DN 32

Артикул 1776141

Kvs6,44
БрендHerz
Присоеденение1 1/2"
Условный диаметрDN 32
МатериалЛатунь
