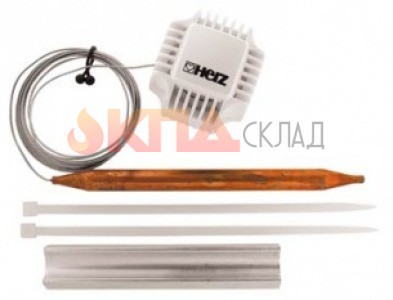

Головка термостатическая HERZ 40-70°С с накладным датчиком
Головка термостатическая HERZ 40-70°С с накладным датчиком
все для комфортного отопления
г. Москва

ул. Лебедянская, 13

Артикул1742100

Характеристики:

Температура открытия
40-70°С
Бренд
Herz
Все характеристики

Головка термостатическая HERZ 40-70°С с накладным

датчиком для регулирования температуры потока в бойлере или контуре отопления.

  • Цвет маховичка: коричневый
  • Диапазон регулирования: 40...70°С
  • Макс. перепад давления: 0,75 бар (для бесшумной работы не должен превышать 0,2 бар)
  • Гистерезис: 0,3К
  • Влияние отопительных средств на температуру: 0,15К/10К
  • Защита от перегрева: 10К выше максимального значения по шкале
  • Артикул 1742100


Принцип действия

У термостатической головки ГЕРЦ с накладным датчиком изменение объема в датчике передается через капиллярную трубку в сильфон, который, в свою очередь, приводит в движение шпиндель клапана.

Термостатический клапан (исполнительный орган) закрывается при повышении температуры. Шкала температур нанесена непосредственно на маховичке. С ее помощью производится настройка.

Монтаж термоголовки HERZ 40-70°С

  1. Отвернуть защитный колпачок или ручной привод с буксы термостатического клапана.
  2. Термостатическую головку установить в положение „полностью открыто", что соответствует положению „max" (положение поставки). Повернуть термостатическую головку таким образом, чтобы указатель был хорошо виден.
  3. Легко затянуть накидную гайку при помощи ключа SW 30.
  4. Проверить функционирование посредством вращения маховичка и установить желаемую температуру.
  5. Накладной датчик крепится вместе с ложементом на трубопроводе с помощью хомутов. Он может быть также вставлен во втулку. При этом необходимо обеспечить хороший теплообмен между трубой и датчиком.
Бренд
Herz
Температура открытия
40-70°С
