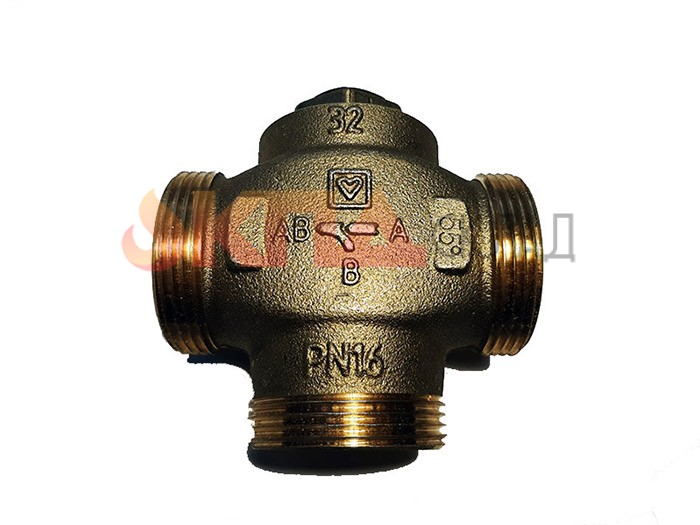

Herz TEPLOMIX DN 32, 61°С трехходовой смесительный клапан

Трехходовой смесительный клапан Herz TEPLOMIX DN32, 61°С

прямого действия, для повышения температуры обратной линии отопительных котлов.

Фиксированная заводская настройка термостатического элемента. Модель с не отключаемым байпасом, требуется установка балансировочного вентиля на байпас.

Технические характеристики Трехходовой смесительный клапан Herz TEPLOMIX 1 1/2" 61°С арт.1776604

• Тип клапана 3-ходовые
• Пропускная способность А-АВ (kvs) - 14 м3/час
• Пропускная способность В-АВ (kvs) - 19 м3/час
• Класс давления PN 16
• Max температура теплоносителя 61 °С
• Условный диаметр DN 32
• Присоединение 1 1/2"

Необходимо избегать загрязнения клапана.

Модель с не отключаемым байпасом, требуется установка балансировочного вентиля на байпас.

Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.

Если на кран-буксе снять заглушку R3/8 и установить на ее место сливной кран, то таким образом можно обеспечить функцию наполнения/слива а также промывку системы.

Балансировочный вентиль должен быть настроен на 10% от общего расхода теплоносителя

Описание применяемого оборудования

(1) Котел

(2)  1 2104 04   Группа безопасности котла, которая включает в себя:

   предохранительный клапан, термоманометр, воздухоотводчик и теплоизоляционный кожух

(3)  1 2269 03  Шаровый кран для насоса с обратным клапаном для прямого монтажа

(4)  1 2268 03  Шаровой кран циркуляционного насоса ГЕРЦ для прямого монтажа

(5) Циркуляционный насос

(6)  1 4217 xx  Балансировочный вентиль, для ограничения расхода воды через байпас

(7)  1 7766 xx  TEPLOMIX, термосмесительный трехходовой регулирующий клапан

(8)  1 0276 00   Кран сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение. Или: 1 4119 00  “Thermoflex” кран для слива и наполнения, без уплотнения O-Ringdichtung.

(9)  1 4111 xx  Фильтр

(10)  1 4112 xx  Запорная задвижка.

Примененные артикулы приведены в качестве примера.
