ESBE VTC511 DN32 1 1/4
ESBE VTC511 DN32 1 1/4" 55°С термостатический смесительный клапан
все для комфортного отопления
г. Москва

ул. Лебедянская, 13

Артикул51020700

Характеристики:

Kvs
14
Бренд
Esbe
Присоеденение
1 1/4"
Условный диаметр
DN 32
Материал
Чугун
Все характеристики

Термостатический смесительный клапан ESBE VTC511 DN32 1 1/4" 55°С

применяется для эффективной загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе мощностью до 150 кВт.

Низкая температура теплоносителя обратного трубопровода приводит к загрязнению дымохода, снижению производительности и уменьшению срока эксплуатации котла.

ИСПОЛЬЗОВАНИЕ

Термостатический 3-ходовой клапан ESBE серииVTC 511 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода.

Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению КПД котла, снижает образование конденсата и увеличивает срок его эксплуатации.

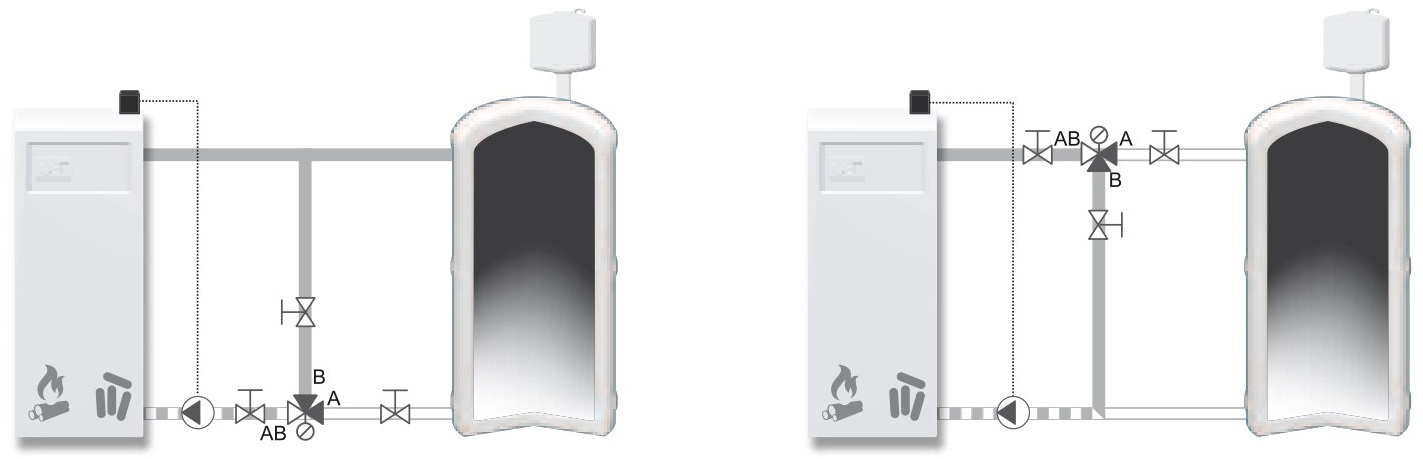

Клапан ESBE VTC511 DN32 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на подающем трубопроводе к накопительному баку (70°С или 75°С).

ФУНКЦИОНИРОВАНИЕ

Клапан не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.


Смешивание                                                                                  Отвод

Серии VTC511 и VTC512 поставляются соответственно с внутренними и внешними резьбами.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоно­ситель с содержанием гликоля и незамерзающими жидкостя­ми, нейтрализующими растворенный кислород, с концентра­цией гликоля до 50 %. При добавлении гликоля к теплоноси­телю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства. Это облегчит дальнейшее сервисное обслуживание.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Характеристики трехходового клапана ESBE VTC511 DN32 1 1/4" 55°С

  • Диапазон настройки температуры 55°С
  • Kvs 14
  • Класс давления PN 10
  • Материал чугун с шаровидным графитом
  • Температура, в смешанном состоянии 58°C +/- 5°C
  • Макс. дифференциальное давление 100 кПа, A-B: 30 кПа
  • Диаметр подключения 1 1/4"
  • Вес 1,38 кг
  • Max температура теплоносителя +110 °С
  • DN 32
  • Артикул 51020700

Kvs
14
Бренд
Esbe
Температура открытия
55°C
Тип клапана
3-х ходовые
Материал
Чугун
Условный диаметр
DN 32
Присоеденение
1 1/4"
Вес
1.38 кг
