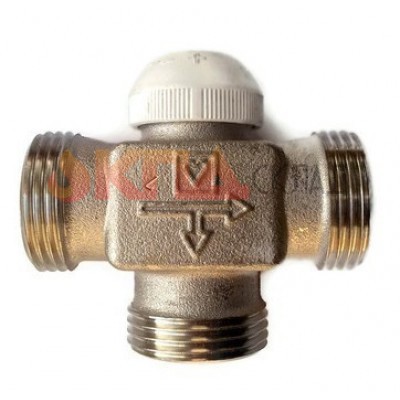

Трехходовой кран HERZ CALIS-TS-RD 1
Трехходовой кран HERZ CALIS-TS-RD 1" DN 20
Оборудование для комфортного отопления
Артикул1776102

Характеристики:

Kvs
3,2
Тип клапана
3-х ходовые
Бренд
Herz
Присоеденение
1"
Условный диаметр
DN 20
Все характеристики
Выгодные ценыВыгодные цены
Широкий ассортиментШирокий ассортимент
Быстрая доставкаБыстрая доставка
Гарантия качестваГарантия качества

Трехходовой кран HERZ CALIS-TS 1" DN 20 для систем отопления и охлаждения.

Функция

Трехходовой термостатический распределительный клапан HERZ Calis-TS-RD используется в качестве переключающего термостатического клапана, для поддержания температуры воздуха или температуры среды в замкнутых системах тепло- и холодоснабжения с приблизительно постоянным объемным расходом.

В открытом состоянии трехходовой термостатический клапан работает на проток; если клапан закрыт, с помощью термостатической головки или термо-электропривода, то проток закрыт, байпас открыт.

Исполнениe

Корпус клапана из латуни, шпиндели из нержавеющей стали, уплотнение EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированная латунь.

Все модели клапана Calis-TS-RD поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят.

Резьба для присоединения привода М 28х1,5.

Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана

Эксплуатационные параметры клапана HERZ CALIS-TS-RD 1"

  • Макс . рабочая температура: - 120 °C
  • Мин . рабочая температура: +2 °C
  • Макс . рабочее давление DN 15, 20: 10 бар
  • Макс . рабочее давление DN 25, 32: 16 бар
  • Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
  • В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
  • Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термоэлектроприводами DDC) и ГЕРЦ-RTR (с термоэлектроприводами).

Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке.

Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

ПРИМЕР МОНТАЖА

Kvs
3,2
Бренд
Herz
Тип клапана
3-х ходовые
Материал
Латунь
Условный диаметр
DN 20
Присоеденение
1"
