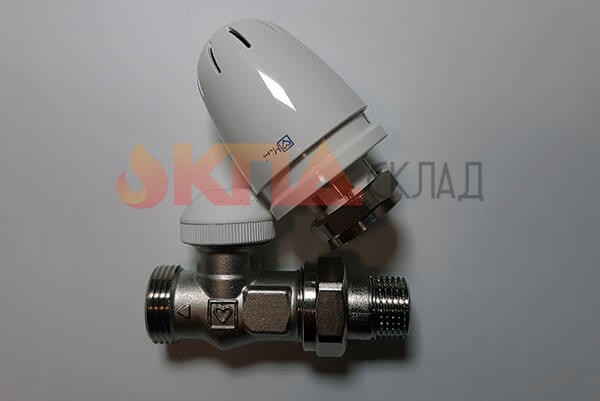

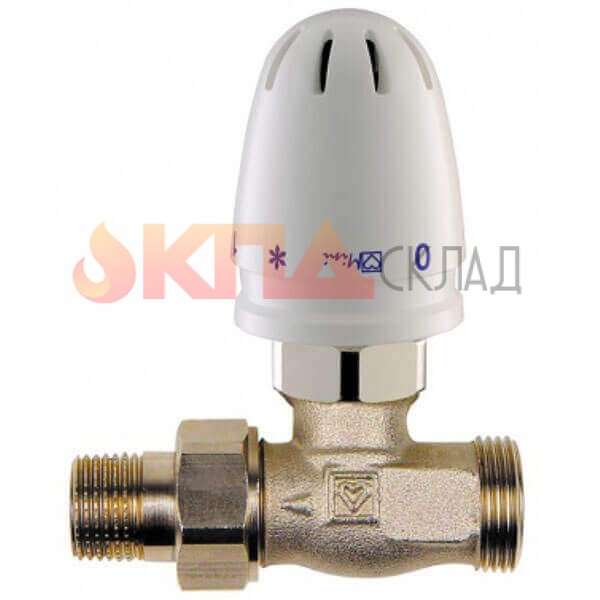

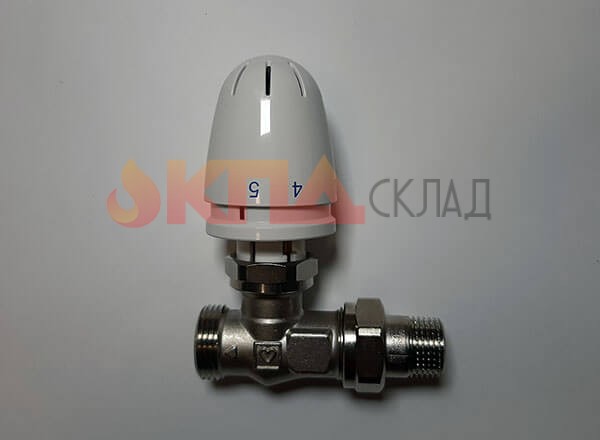

Herz Mini регулятор-ограничитель температуры проходной

Регулятор ограничитель температуры проходной Herz Mini.

Набор с проходным клапаном 1 9201 00 Ограничитель температуры в обратном трубопроводе "Mini"

1 7733 81 Термостатический клапан HERZ -TS-90, никелированная, подключение к радиатору коническое 1/2", соединение с трубами с помощью наружной резьбы G3/4.

Установка температуры

Значения температуры в пределах диапазона настройки устанавливаются путём совмещения
синих отметок маховичка с указателем настройки. Возможные отклонения от заданных значений вызываются условиями эксплуатации.

Указатель настройки 1   2   3  4   5
Ориентировочно.°C  25 35 45 55 60

Ограничитель температуры в обратном трубопроводе является автоматическим пропорциональным регулятором для регулирования температуры воды в обратке радиаторов или контуров тёплого пола.
Температура воды замеряется на корпусе клапана. Как только значение температуры в обратном трубопроводе превысит заданную, регулятор закроет вентиль.

Ограничитель температуры в обратном трубопроводе является количественным регулятором. Для регулирования системы отопления "тёплый пол" при параллельном подключении, трубопроводы "тёплых полов" будут находиться под той же температурой, что и радиаторное.

Ограничитель температуры в обратном трубопроводе применяется для ограничения температуры обратки радиаторов или регулирования температуры обратки небольших контуров тёплого пола (площадью до 15 м2), а так же в комбинированных системах отопления радиатор-тёплый пол.

Характеристик Herz Mini регулятор-ограничитель температуры

Максимальное давление, бар - 10

Макс. температура (˚С) - 25 - 60

Диаметр подсоединения (дюймы) - G 1/2

Kvs - 1,08 м3/ч.

Страна бренда - Австрия
