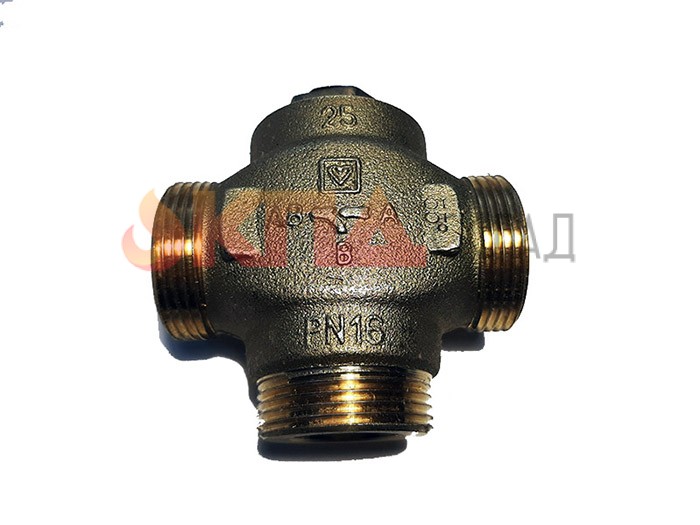

Herz TEPLOMIX DN 25, 61°С трехходовой смесительный клапан
Herz TEPLOMIX DN 25, 61°С трехходовой смесительный клапан
Оборудование для комфортного отопления
Артикул1776603

Характеристики:

Kvs
17
Материал
Латунь
Температура открытия
61°C
Бренд
Herz
Присоеденение
1 1/4"
Все характеристики
Выгодные ценыВыгодные цены
Широкий ассортиментШирокий ассортимент
Быстрая доставкаБыстрая доставка
Гарантия качестваГарантия качества

Трехходовой смесительный клапан Herz TEPLOMIX DN 25, 61°С арт.1776603

прямого действия, для повышения температуры обратной линии котельных установок.

Фиксированная заводская настройка термостатического элемента. Модель с не отключаемым байпасом, требуется установка балансировочного вентиля на байпас.


Технические характеристики Трехходовой смесительный клапан Herz TEPLOMIX 1 1/2" 61°С (с байпасом)

  • Тип клапана 3-ходовые
  • Пропускная способность А-АВ (kvs) - 11 м3/час
  • Пропускная способность В-АВ (kvs) - 17 м3/час
  • Класс давления PN 16
  • Max температура теплоносителя 61°С
  • Условный диаметр DN 25
  • Присоединение 1 1/4"

Необходимо избегать загрязнения клапана.

Модель с не отключаемым байпасом, требуется установка балансировочного вентиля на байпас.

Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.

Если на кран-буксе снять заглушку R3/8 и установить на ее место сливной кран, то таким образом можно обеспечить функцию наполнения/слива а также промывку системы.

Балансировочный вентиль (6) должен быть настроен на 10% от общего расхода теплоносителя

Описание применяемого оборудования

(1) Котел

(2)  1 2104 04   Группа безопасности котла, которая включает в себя:

   предохранительный клапан, термоманометр, воздухоотводчик и теплоизоляционный кожух

(3)  1 2269 03  Шаровый кран для насоса с обратным клапаном для прямого монтажа

(4)  1 2268 03  Шаровой кран циркуляционного насоса ГЕРЦ для прямого монтажа

(5) Циркуляционный насос

(6)  1 4217 xx  Балансировочный вентиль, для ограничения расхода воды через байпас

(7)  1 7766 xx  TEPLOMIX, термосмесительный трехходовой регулирующий клапан

(8)  1 0276 00   Кран сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение. Или: 1 4119 00  “Thermoflex” кран для слива и наполнения, без уплотнения O-Ringdichtung.

(9)  1 4111 xx  Фильтр

(10)  1 4112 xx  Запорная задвижка.

Примененные артикулы приведены в качестве примера.

Kvs
17
Бренд
Herz
Температура открытия
61°C
Материал
Латунь
Условный диаметр
DN 25
Присоеденение
1 1/4"
