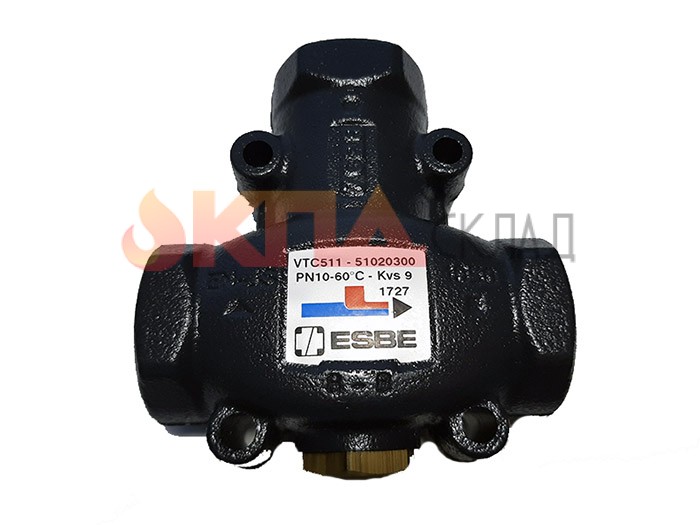

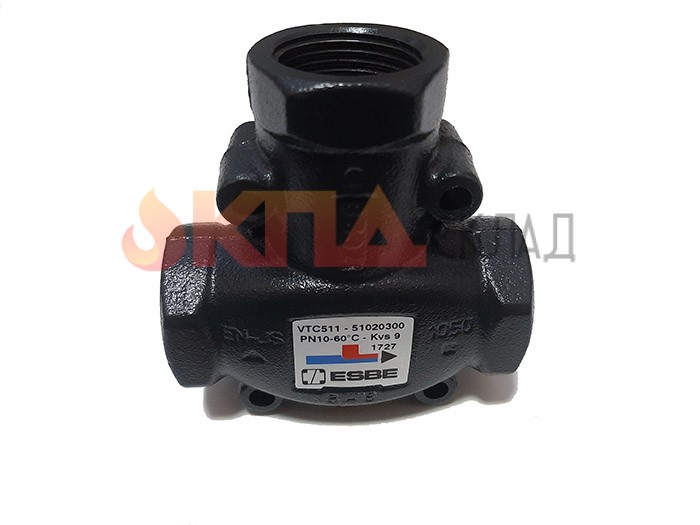

ESBE VTC511 DN25 1" 60°С термостатический смесительный клапан

Купить ESBE VTC511 DN25 1" 60°С термостатический смесительный клапан

Артикул: 51020300
Осталось 2 штуки
8 500 Р
  • Доставка по России
    Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.
  • Оплата онлайн
    Оплатите заказ банковской картой на сайте, без комиссии.
  • ПВЗ в Москве
    Ваш заказ можно забрать по адресу г. Москва, ул. Лебедянская 13.

Термостатический смесительный клапан ESBE VTC511 DN25 1" 60°С

применяется для эффективной загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе мощностью до 150 кВт, при слишком низкой температуре теплоносителя обратного трубопровода, что в противном случае приводит к загрязнению газохода, снижению производительности и уменьшению срока эксплуатации котла.

Использование смесительного клапана ESBE VTC511 DN25 1" 60°С

Термостатический 3-ходовой клапан ESBE серии VTC 511 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода.

Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению КПД котла, снижает образование конденсата и увеличивает срок его эксплуатации.

Клапан VTC511 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на подающем трубопроводе к накопительному баку (70°С или 75°С).

Функционирование термостатического смесительного клапана для твердотопливного котла

Клапан не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.


Смешивание                                                                                Отвод

Серии VTC511 и VTC512 поставляются соответственно с внутренними и внешними резьбами.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоно­ситель с содержанием гликоля и незамерзающими жидкостя­ми, нейтрализующими растворенный кислород, с концентра­цией гликоля до 50 %. При добавлении гликоля к теплоноси­телю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства. Это облегчит дальнейшее сервисное обслуживание.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Характеристики смесительный клапан ESBE VTC511 DN25 1" 60°С

  • Диапазон настройки температуры 60°С
  • Kvs 9
  • Класс давления PN 10
  • Материал чугун с шаровидным графитом
  • Температура, в смешанном состоянии 63°C +/- 5°C
  • Макс. дифференциальное давление 100 кПа, A-B: 30 кПа
  • Диаметр подключения 1"
  • Вес 0,84 кг
  • Max температура теплоносителя +110 °С
  • DN 25
  • Артикул 51020300

Kvs9
Присоеденение1"
Условный диаметрDN 25
МатериалЧугун
Температура открытия60°C
БрендEsbe
Вес0.84 кг
