ESBE VTC511 DN25 1

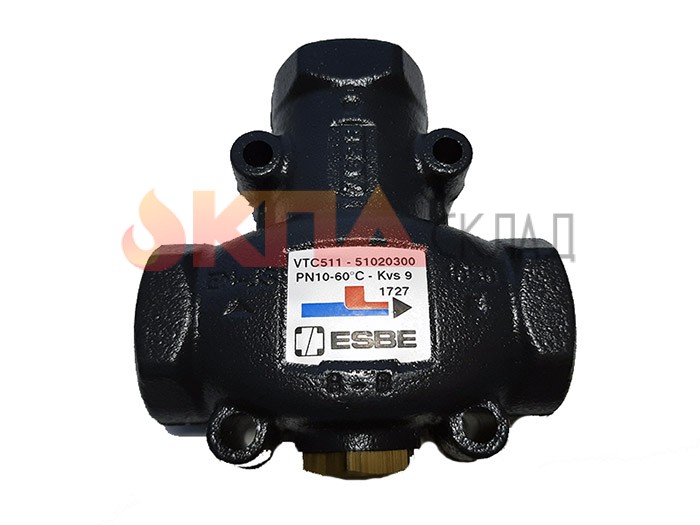

ESBE VTC511 DN25 1" 55°С термостатический смесительный клапан
все для комфортного отопления
г. Москва

ул. Лебедянская, 13

Артикул51020200

Характеристики:

Kvs
9
Температура открытия
55°C
Бренд
Esbe
Присоеденение
1"
Условный диаметр
DN 25
Все характеристики

Термостатический смесительный клапан ESBE VTC511 DN25 1" 55°С

применяется для эффективной загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе мощностью до 150 кВт, при слишком низкой температуре теплоносителя обратного трубопровода, что в противном случае приводит к загрязнению дымохода, снижению производительности и уменьшению срока эксплуатации котла.

ИСПОЛЬЗОВАНИЕ

Термостатический 3-ходовой клапан ESBE серииVTC 511 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода.

Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствуетповышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.

Клапан VTC511 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на подающем трубопроводе к накопительному баку (70°С или 75°С).

ФУНКЦИОНИРОВАНИЕ

Клапан не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.


Смешивание                                                                              Отвод

Серии VTC511 и VTC512 поставляются соответственно с внутренними и внешними резьбами.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоно­ситель с содержанием гликоля и незамерзающими жидкостя­ми, нейтрализующими растворенный кислород, с концентра­цией гликоля до 50 %. При добавлении гликоля к теплоноси­телю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоляможет не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства. Это облегчит дальнейшее сервисное обслуживание.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Характеристики трехходового клапана ESBE VTC511 DN25 1" 55°С

Диапазон настройки температуры 55°СKvs 9
Класс давления PN 10
Материал чугун с шаровидным графитом
Температура, в смешанном состоянии 58°C +/- 5°C
Макс. дифференциальное давление 100 кПа, A-B: 30 кПа
Диаметр подключения 1"
Вес 0,84 кг
Max температура теплоносителя +110 °С
DN 25
Артикул 51020200

Kvs
9
Бренд
Esbe
Температура открытия
55°C
Материал
Чугун
Условный диаметр
DN 25
Присоеденение
1"
Вес
0.84 кг
