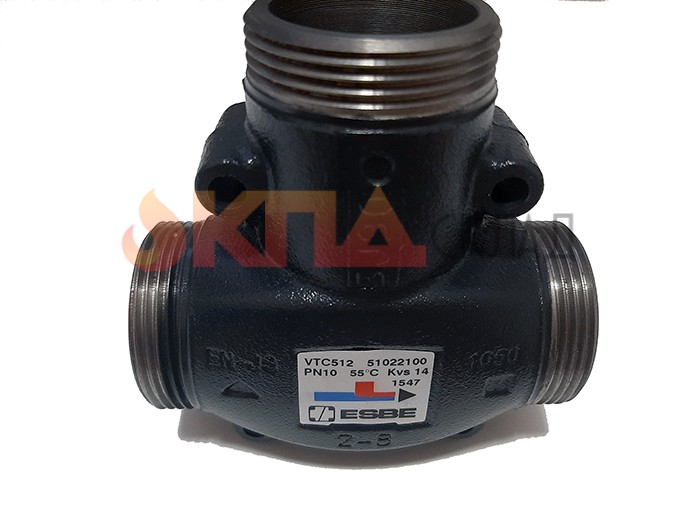

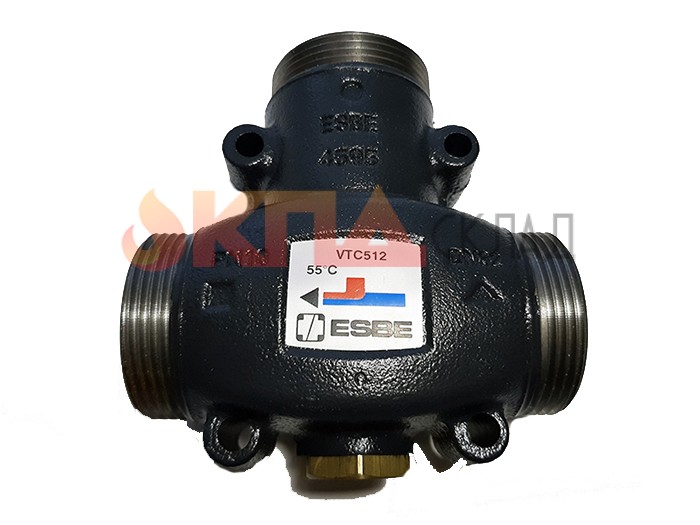

ESBE VTC512 DN32 1 1/2" 55°С термостатический смесительный клапан

Термостатический смесительный клапан ESBE VTC512 DN32 1 1/2" 55°С

применяется для эффективной загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе мощностью до 150 кВт.

Низкая температура теплоносителя обратного трубопровода приводит к загрязнению дымохода, снижению производительности и уменьшению срока эксплуатации котла.

ИСПОЛЬЗОВАНИЕ

Термостатический 3-ходовой клапан ESBE серииVTC 512 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода.

Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению КПД котла, снижает образование конденсата и увеличивает срок его эксплуатации.

Клапан ESBE VTC 512 DN32 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на подающем трубопроводе к накопительному баку (70°С или 75°С).

ФУНКЦИОНИРОВАНИЕ ESBE VTC512 DN32 1 1/2" 55°С

Клапан не требует настройки в байпасном трубопроводе. Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С.

Смешивание                                                                                  Отвод

Серии VTC511 и VTC512 поставляются соответственно с внутренними и внешними резьбами.

ТЕПЛОНОСИТЕЛЬ

Для защиты от замерзания допускается использовать теплоно­ситель с содержанием гликоля и незамерзающими жидкостя­ми, нейтрализующими растворенный кислород, с концентра­цией гликоля до 50 %. При добавлении гликоля к теплоноси­телю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 - 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоля может не оказать защитного действия.

СЕРВИС И ОБСЛУЖИВАНИЕ

Рекомендуется устанавливать на соединениях клапана запорные устройства. Это облегчит дальнейшее сервисное обслуживание.
При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты.

Характеристики смесительного клапана ESBE VTC512 DN32 1 1/2" 55°С

Диапазон настройки температуры 55°С
Kvs 14
Класс давления PN 10
Материал чугун с шаровидным графитом
Температура, в смешанном состоянии 58°C +/- 5°C
Макс. дифференциальное давление 100 кПа, A-B: 30 кПа
Диаметр подключения 1 1/2"
Вес 1,31 кг
Max температура теплоносителя +110 °С
DN 32
Артикул 51022100
