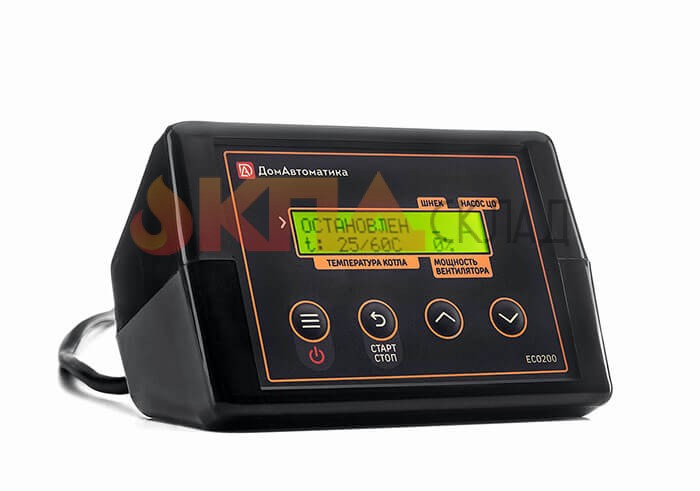

Контроллер ECO2 00 предназначен для управления твердотопливным котлом c автоматической шнековой подачей топлива.
Основной задачей контроллера является поддержание заданной температуры теплоносителя и управление режимами горения твердотопливного котла.
Имеет функцию автореверса по току. Предотвращает заклинивание шнека из-за твердой фракции или камня. Система непрерывно измеряет потребления тока двигателя шнека и в случае превышения установленного порогового значения обеспечивает расклинивание (когда это возможно).
По данным датчика температуры дымовых газов подавляет мощность вентилятора и таким образом увеличивает КПД котла.

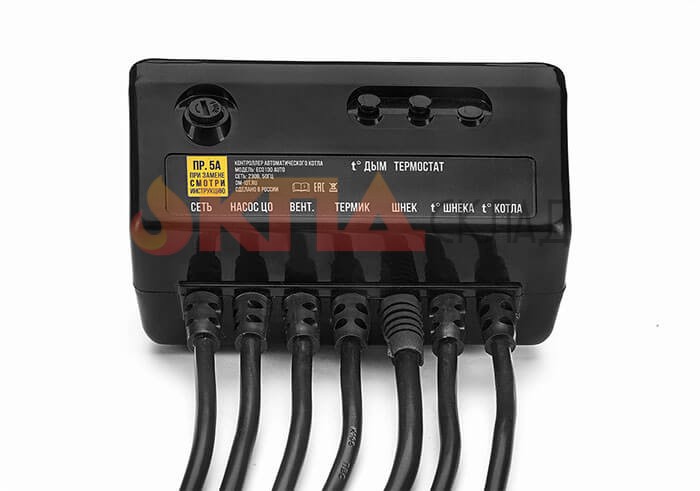

Для управления котлом контроллер имеет три выходных канала:
- шнек,
- насос ЦО,
- вентилятор наддува.
Три датчика для контроля параметров системы:
- датчик температуры ЦО;
- аварийный датчик перегрева котла (термик);
- датчик перегрева трубы шнека (топливоподачи);
- выходы для подключения комнатного термостата;
- выход датчика температуры дымовых газов.
Контроллер ECO200 имеет несколько специализированных датчиков для контроля рабочих параметров котла.
Датчик температуры ЦО устанавливается непосредственно на котле (в гильзу водяной рубашки котла), на него ориентируется контроллер при
управлении котлом.
Датчик температуры уходящих газов типа PT1000 который устанавливается в трубу дымохода, по данным датчика дымовых газов контроллер осуществляет подавление мощности котла повышая КПД котла. *Опция
Аварийный датчик перегрева котла (термик) устанавливается непосредственно на котел, также в гильзу водяной рубашки котла или на трубу
подачи горячей воды с обязательной теплоизоляцией. Он работает независимо от всей автоматики и принудительно размыкает цепь вентилятора
наддува при превышении температуры теплоносителя в 90 °C. При возвращении температуры в норму, цепь замыкается автоматически.
Датчик аварии шнека устанавливается в гильзу расположенную на трубе шнека (механизма подачи топлива) и служит для предотвращения возникновения возгорания в труде шнека.
Особенно это актуально для пеллетных котлов.
Характеристики контроллера ECO200
- Габаритные размеры (без учета проводов), мм170×50×50
- Масса контроллера, кг, не более0,5
- Степень защиты корпусаIP40
- Диапазон настройки температуры ЦО, ºС45-85
- Напряжение питания, В230 ±5%
- Потребляемая мощность, ВА, не более5
- Климатическое исполнение по ГОСТ 15150УХЛ3.1
- Температура эксплуатации, °C-10.+40
- Максимальная выходная мощность канала «Насос ЦО», Вт100
- Максимальная выходная мощность канала «Вентилятор», Вт400
- Максимальная выходная мощность канала «Шнек», Вт700
Датчик дымовых газов | Да |
Бренд | ДомАвтоматика |
Подключение насосов | Ц.О. |
Категория контроллера | Для котлов с автоматической подачей топлива |
Подключение термостата | Да |
