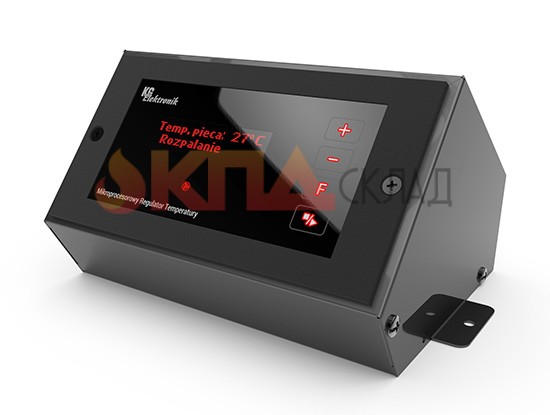

Автоматика твердотопливного котла KG Elektronik CS-18
контролирует работу механизма подачи топлива, вентилятора, насосов ЦО, ГВС, с возможностью подключения комнатного термостата или комнатной панели CS.
Интеллектуальный контроллер для управления процессами сжигания угля, мелкой фракции угля, пеллет и т.д
Установки системы подачи
В опции пользователь может сам устанавливать время и перерывы подачи топлива, параметры эти устанавливаются согласно потребностям в тепле.
Установки вентилятора наддува
Пользователь имеет на выбор 2 вида работы вентилятора:
CS – плавная автоматическая модуляция работы вентилятора
STD – мощность работы вентилятора пользователь может устанавливать самостоятельно.
В опции CS автоматика сама заранее уменьшает обороты во время роста температуры котла. Это способствует плавному нагреву и снижению температуры и не допускает температурных вредных для оборудования скачков. В данной опции можно установить мин и макс мощность работы вентилятора. В двух видах управления устанавливаем мощность продувки вентилятора, с которой будет циклически включаться для поддержки, при достижении установленной температуры котла. Время и перерыв наддува устанавливаем в функции установки котла.
Установки насосов
В данной функции имеется возможность установки температуры вкл. насоса ЦО, а также температуры бойлера, которую нужно поддерживать, и температуры выкл. насоса пола.
Насос пола вкл. совместно с насосм ЦО. Насос ГВС никогда не работает ниже температуры угасания котла, это защищает бойлер от принудительного охлаждения в случае угасания котла. Минимальная температура бойлера может быть не менее установленной температуры угасания котла.
Комнатный термостат
В автоматике есть возможность использования комнатного термостата.
Автоматика после получения сигнала от термостата (размыкание контакта) переходит в режим поддержки, это температура угасания плюс 5°С
Анти стоп
Вне отопительного сезона, насосы автоматически включаются каждые 14 дней на несколько секунд.
Анти замерзание
При достижении температуры ЦО 5°С автоматически включаются насосы для максимально возможной защиты системы ЦО от замерзания.
В случае отключения электроэнергии автоматика перестает работать, при включении электричества автоматика начинает работать согласно установленным параметрам благодаря встроенной памяти, если только температура котла не упадет к этому времени ниже температуры угасания котел потух.
Гистерезис котла
Это опция, в которой устанавливается разница между температурой вкл/выкл вентилятора, на выбор имеем от 1 до 5°С , то есть как устанавливаем 2°С - установленная температура котла будет 50°С, то выключение вентилятора наступит при 52°С, а включение при 48°С.
Автоматика имеет звуковую сигнализацию аларм , которая предупреждает пользователя о слишком высокой температуре.
Настройки подачи:
Тип подачи: ретортная / поршневой
Розжиг реторта: время подачи :0 – 90 сек.
время перерыва : 5 сек. - 1 ч
Поддержание реторта: время подачи : 0 – 90 сек.
время перерыва : 30 сек. - 1 ч
Розжиг поршень: максимальное время движения поршня : 10 – 50 сек.
время перерыва : 5 сек. - 1 ч
Поддержание поршень: максимальное время движения поршня : 10 – 50 сек.
время перерыва : 30 сек. - 1 ч
Время задержки подачи: 0 – 3 минут.
Время опережения вентилятора: 0 – 60 сек.
Тревога температуры подачи: 60°C - 80°C
Технические характеристики:
Номинальное напряжение питания: ~230В / 50гц +/- 10%
Прочность датчика температуры: от-10°C до +120°C
Допустимая нагрузка выхода циркуляционного насоса: 100 В
Допустимая нагрузка выхода вентилятора: 200 В
Допустимая нагрузка выхода подавателя 400 В
Потребляемая мощность: 2,5 Вт
Температура окружающей среды: от – 10°C до 50°C
Степень защиты корпуса: IP 20
Относительная влажность воздуха: <95°C
Длина проводов датчиков: ЧТО - 0,6 м
Длина кабеля датчика -ГВС – 2,5 м
Длина проводов: насос – 1,7 м
Длина кабеля подачи – 1,7 м
Вентилятор – 1,7 м
Питание – 1,5 м
Диапазон измеряемых температур: от 0°C до 99°C
Термостат аварийный /термистор/: 85°C
Анти-стоп": да
Анти-замерзание: да
Разъем комнатного термостата RJ11: да




Датчик дымовых газов | Нет |
Бренд | KG Elektronik |
Подключение насосов | Ц.О.+Г.В.С |
Категория контроллера | Для котлов с автоматической подачей топлива |
Подключение термостата | Да |
