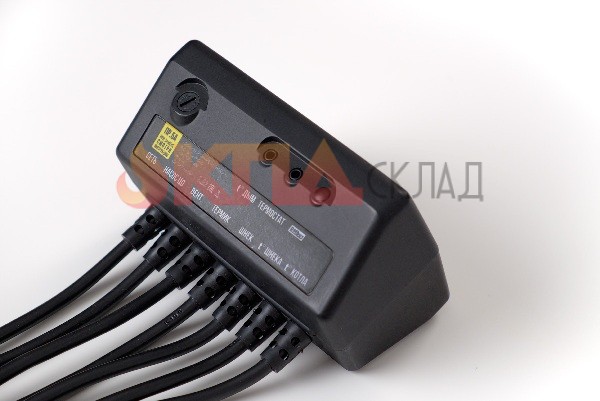

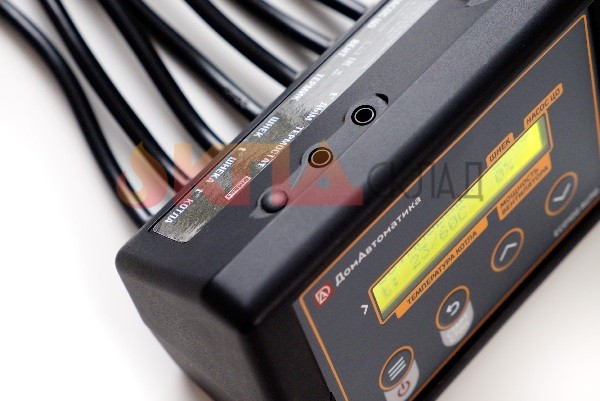

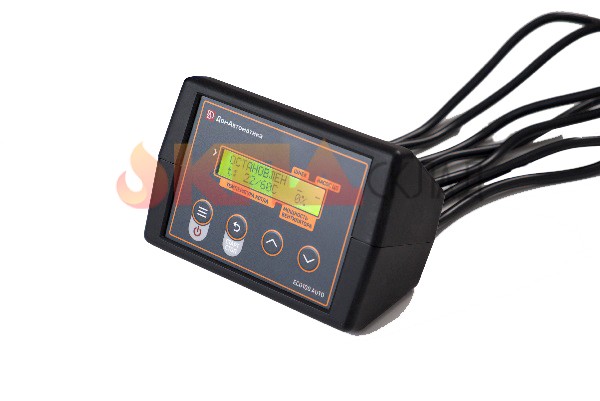

Контроллер DM ECO100 auto

Контроллер ECO100 AUTO предназначен для управления твердотопливным котлом c автоматической шнековой подачей топлива.

Основной задачей контроллера является поддержание заданной температуры теплоносителя и управление режимами горения твердотопливного котла.

Для управления котлом контроллер имеет три выходных канала:

• шнек,
• насос ЦО,
• вентилятор наддува.

Три датчика для контроля параметров системы:

• датчик температуры ЦО;
• аварийный датчик перегрева котла (термик);
• датчик перегрева трубы шнека (топливоподачи);
• выходы для подключения комнатного термостата;
• выход датчика температуры дымовых газов.

Автоматика имеет три режима управления котлом:

1. Ручной режим, в котором можно вручную управлять шнеком, насосом и вентилятором, режим используется только при пусконаладке, запрещено топиться в этом режиме.

2. Режим старт-стоп, в котором в ручную настраиваются время работы/перерыва для шнека и мощность на которой будет работать вентилятора. Режим используется по умолчанию. Для того, чтобы более эффективно расходовать топливо рекомендуется использовать режим AirFlow.

3. Адаптивный режим AirFlow©, в котором контроллер самостоятельно подстраивает количество подаваемого воздуха для поддержания заданной температуры и оптимального горения меняя обороты вентилятора.

Контроллер ECO100 AUTO имеет несколько специализированных датчиков для контроля рабочих параметров котла.

Датчик температуры ЦО устанавливается непосредственно на котле (в гильзу водяной рубашки котла), на него ориентируется контроллер при
управлении котлом.
Датчик температуры уходящих газов типа PT1000 который устанавливается в трубу дымохода, по данным датчика дымовых газов контроллер осуществляет подавление мощности котла повышая КПД котла. *Опция
Аварийный датчик перегрева котла (термик) устанавливается непосредственно на котел, также в гильзу водяной рубашки котла или на трубу
подачи горячей воды с обязательной теплоизоляцией. Он работает независимо от всей автоматики и принудительно размыкает цепь вентилятора
наддува при превышении температуры теплоносителя в 90 °C. При возвращении температуры в норму, цепь замыкается автоматически.
Датчик аварии шнека устанавливается в гильзу расположенную на трубе шнека (механизма подачи топлива) и служит для предотвращения возникновения возгорания в труде шнека.

Особенно это актуально для пеллетных котлов.

Характеристики контроллера ECO100 AUTO

Габаритные размеры (без учета проводов), мм 170х50х50
Масса контроллера, кг, не более 0,5
Степень защиты корпуса IP40
Напряжение питания, В 230 ±5%
Потребляемая мощность, ВА, не более 5
Температура эксплуатации, °C -10..+40
Максимальная выходная мощность канала «Шнек», Вт 700 (3 А макс.)
Максимальная выходная мощность канала «Насос ЦО», Вт 100
Максимальная выходная мощность канала «Вентилятор», Вт 200
* Суммарная долговременная мощность всех выходных каналов не может превышать 1050 Вт
