Вентилятор FIME 60W для газовых котлов Vaillant TurboMax, TurboTec (GR01855N)

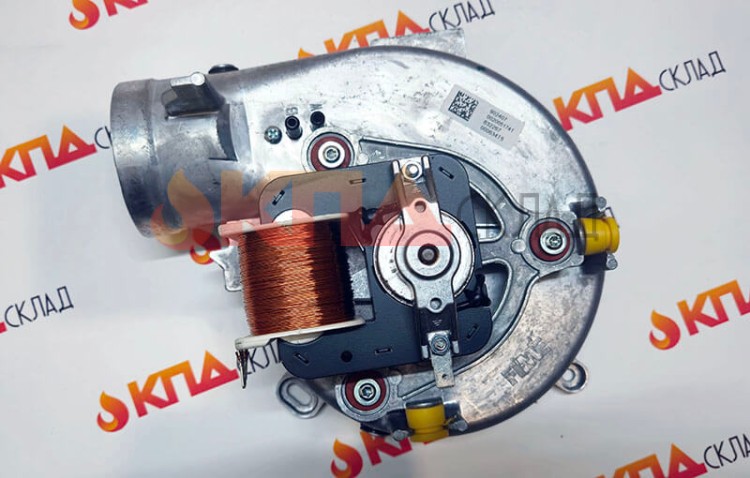

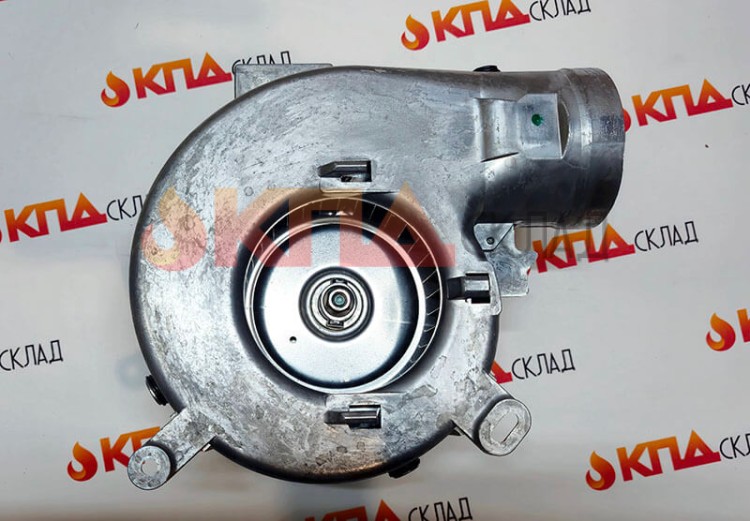

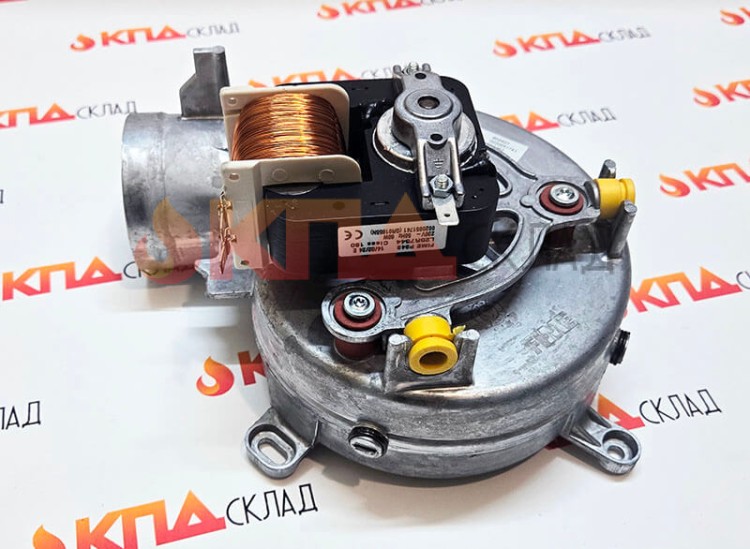

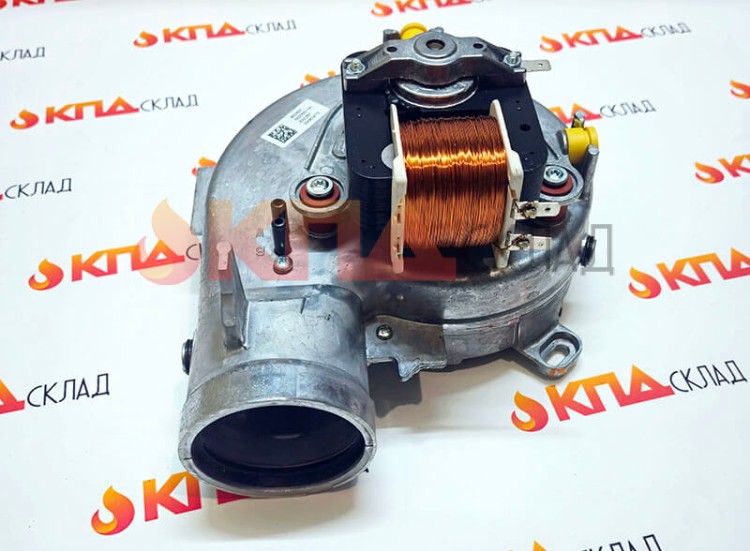

Вентилятор (турбина) Vaillant turboTEC / turboMAX - FIME GR01855N, арт. 0020020008 / 0020020010

• Артикул Vaillant: 0020020008, замена: 0020020010
• Производитель вентилятора: FIME (Польша), модель GR01855N, доп. код 190272
• Мощность: 60 Вт, 230В / 50Гц, втулочный подшипник
• Подходит для turboTEC Pro/Plus и turboMAX Pro/Plus (12–36 кВт, с 2003 года)
• Установка без доработок: разъём, корпус и крепёж совпадают со штатным
• Проверим совместимость по фото шильдика котла и старого вентилятора

Назначение

Вентилятор дымоудаления - это первое звено в цепочке безопасного запуска турбированного котла. Он создаёт разрежение в камере сгорания до поджига, обеспечивает стабильный отвод продуктов сгорания во время работы и удерживает давление в норме для корректного срабатывания прессостата. Без исправного вентилятора котёл не пройдёт предпусковую проверку тяги и уйдёт в ошибку ещё до розжига.

Когда нужна замена - симптомы

• Котёл не запускается, на дисплее коды F.28, F.29 (нет сигнала от прессостата / нет тяги)
• Вентилятор запускается, но ошибка по тяге появляется периодически — «плавающая» неисправность
• Слышен гул, свист или вибрация при работе — износ втулки подшипника
• Котёл работает рывками, пламя срывается, горение нестабильно
• Видны следы перегрева, пыли в улитке, люфт вала

Технические характеристики

Совместимость с котлами Vaillant

turboMAX Pro 24–28 Е: VUW 242-3; VUW 242/2-3 (R2, R3); VUW 282-3; VUW 282/2-3 (R2, R3)

turboMAX Plus 24–36 Е: VUW 242-5; VUW 242/2-5 (R2, R3); VUW 282-5; VUW 282/2-5 (R2, R3) VU 202/2-5 (R2, R3); VU 242/2-5 (R2, R3); VU 282/2-5 (R2, R3)

turboTEC Pro: VU 112/3-5; VU 122/3-5; VU 202/3-5; VU 242/3-5; VU 282/3-5 VUW 182/3-3 M (R1); VUW 202/3-3 (R1, R2); VUW 242/3-3 (R1, R2); VUW 282/3-3 (R1, R2) VUW INT 242/2-3; VUW 202/5-3; VUW 242/5-3; VUW 282/5-3

turboTEC Plus: VUW 202/3-5 (R2); VUW 242/3-5 (R2); VUW 282/3-5 (R2) VUW 202/5-5; VUW 242/5-5; VUW 282/5-5 VU 202/5-5; VU 242/5-5; VU 282/5-5

Не нашли свою модель? Пришлите фото шильдика котла — уточним совместимость до заказа.

Важно при замене: монтажная шайба Вентури

Трубка Вентури на выходе турбины оснащена дросселирующей шайбой, размер которой зависит от мощности конкретной модели котла. Эта шайба не входит в комплект нового вентилятора - её необходимо аккуратно снять со старого вентилятора и установить на новый. Без шайбы или с шайбой не того размера котёл будет работать нестабильно или уходить в ошибку по тяге даже с новым вентилятором.

Как не ошибиться с выбором

Перед заказом сверьте четыре вещи:

1. Маркировку на старом вентиляторе - должно быть FIME GR01855N или SOHON FL108034Y-08
2. Разъём / фишку - количество контактов и ключ
3. Форму корпуса улитки и расположение штуцера на прессостат
4. Крепёжные точки - совпадение посадочных отверстий

Если есть сомнения - пришлите фото шильдика котла и старого вентилятора: подтвердим совместимость до покупки.

Монтаж и рекомендации

Работы выполнять на остывшем котле при отключённом электропитании. После установки проверить: герметичность камеры сгорания, целостность и чистоту трубок прессостата, отсутствие засора в дымоходе или коаксиальном канале.

Если ошибка по тяге сохраняется после замены вентилятора — причина, как правило, в прессостате, трубках, подсосе воздуха через уплотнения или засоре дымохода.

FAQ

Подойдёт ли вентилятор, если у меня тоже 60 Вт, но другой код? Мощность - необходимое, но недостаточное условие. Главный ориентир - модель FIME GR01855N и артикул 0020020008, плюс совпадение разъёма, корпуса и посадочных точек.

Чем 0020020008 отличается от 0020020010? 0020020010 - обновлённая ревизия того же вентилятора. Взаимозаменяемы при совпадении разъёма и корпуса. Если есть сомнения - уточните по фото старого вентилятора.

Вентилятор крутится, но ошибка по тяге остаётся - почему? Наиболее частые причины: трубки прессостата (трещины, засор), сам прессостат, подсос воздуха через уплотнения камеры сгорания, засор дымохода или коаксиального канала. Новый вентилятор здесь не поможет - нужна диагностика тракта дымоудаления.

Нужна ли монтажная шайба Вентури отдельно? Нет, если аккуратно снять её со старого вентилятора. Размер шайбы зависит от мощности котла - путать нельзя.
