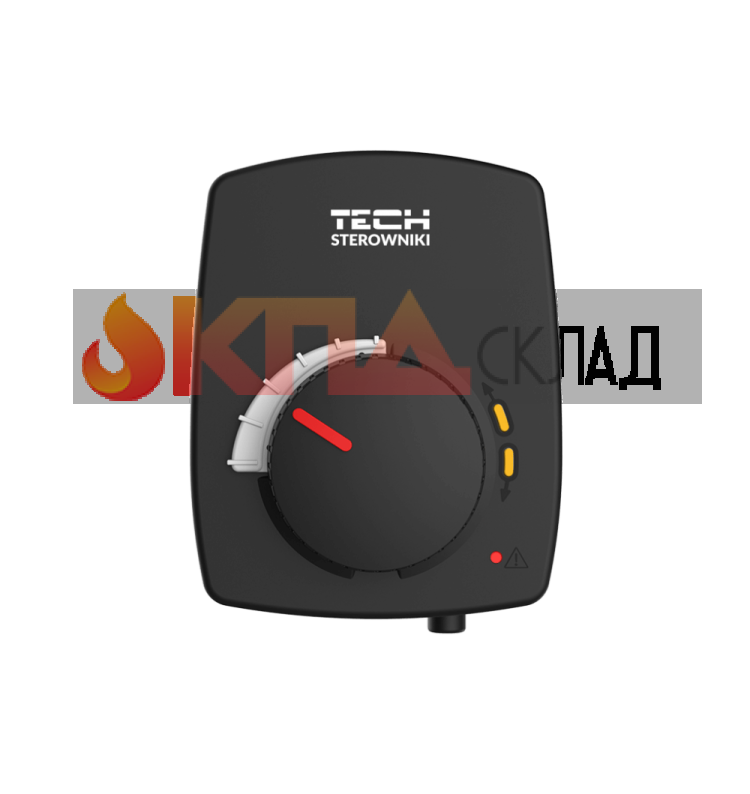

Сервомотор Tech STZ-120T, 3-точечный

Привод смесительного клапана STZ-120 T - 230 В, 3-точечное управление

Надёжный электропривод STZ-120 T предназначен для автоматизации 3-ходовых и 4-ходовых смесительных клапанов в системах отопления, ГВС и тёплых полов. Работает от 230 В / 50 Гц по трёхточечной схеме (ОТКР./СТОП/ЗАКР.), имеет ручной режим (выдвижная рукоятка) и поставляется с соединительным кабелем 1,5 м. Время поворота на 90° — 120 с, что обеспечивает плавное смешение и стабильную температуру обратки.

 Ключевые преимущества

• Совместимость с популярными брендами: в комплекте переходники и крепёж для клапанов Afriso, Herz, Womix, Honeywell, Wita; штатный интерфейс под ESBE.
• Точное и плавное регулирование: 90° за ~120 с — без гидроударов и температурных «пил».
• Простой монтаж и сервис: кабель 1,5 м, быстросъёмная ручка для оперативного ручного управления.
• Надёжность: качественная механика и электрика под непрерывную эксплуатацию в котельных условиях.

Где применяется

• смесительные узлы радиаторного отопления (защита котла/теплогенератора по температуре обратки);
• контуры тёплого пола (смешение до безопасной температуры подачи);
• контуры ГВС (термоуправляемые смесители в группах).

Совместимость

• Клапаны: 3-ходовые и 4-ходовые смесительные (DN и момент — по паспорту клапана).
• Бренды: ESBE (стандартное присоединение), а также Afriso, Herz, Womix, Honeywell, Wita — через входящие в комплект адаптеры/переходники.

Если сомневаетесь в посадочных размерах и требуемом крутящем моменте — пришлите фото шильдика клапана, подскажем применяемость.

Технические характеристики

• Питание / управление: 230 В, 50 Гц; трёхточечное (Open/Stop/Close) Управление через контроллер смесительного клапана
• Ход: 90°
• Время поворота 90°: ≈120 с
• Режимы: автоматический / ручной (выдвижная ручка)
• Кабель подключения: 1,5 м (в комплекте)
• Комплект адаптеров: для Afriso, Herz, Womix, Honeywell, Wita; стандарт под ESBE
• Температура окружающей среды: 0…+50 °C
• Степень защиты: не ниже IP-класса для котельных (уточняйте по паспорту модели вашего привода)

Комплектация

• Привод STZ-120 T
• Кабель 1,5 м
• Переходники и крепёж для указанных брендов клапанов
• Краткая инструкция по подключению

Монтаж и подключение (коротко)

1. Обесточить шкаф управления/контур, убедиться в отсутствии усилий на штоке.
2. Установить подходящий адаптер под ваш клапан, закрепить привод.
3. Подключить провод по схеме трёхточечного управления (ОТКР./СТОП/ЗАКР.).
4. Проверить ручной ход, затем запустить автоматический режим и выполнить калибровку/проверку крайних положений.

Работы выполняет квалифицированный специалист. Соблюдайте схему производителя и требования ПУЭ.

Частые вопросы (FAQ)

Подойдёт ли STZ-120 T к моему ESBE-клапану?
Да, в стандарте реализовано соединение под ESBE.

Что, если у меня клапан Afriso/Herz/Womix/Honeywell/Wita?
В комплект входят переходники и крепёж — выбираете подходящий адаптер и ставите привод.

Можно ли управлять вручную?
Да, предусмотрена выдвижная ручка для ручного позиционирования.

Какое управление поддерживается?
Трёхточечное 230 В (отдельные фазы «Открыть»/«Закрыть», «Стоп» по отсутствию управляющего сигнала).

Как регулировать температуру.

Привод работает в паре клапан + автоматика для смесительного клапана, регулировка температуры производится в контроллере.
