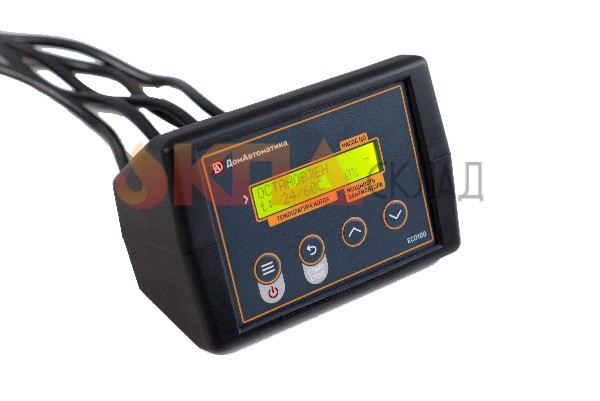

Контроллер DM ECO100

Контроллер ECO100 предназначен для твердотопливного котла c ручной закладкой топлива.

Основной задачей контроллера является поддержание заданной температуры теплоносителя и управление режимами горения твердотопливного котла.

Для управления котлом контроллер имеет два выходных канала:

• насос ЦО;
• вентилятор наддува.

Также 2 датчика для контроля параметров системы:

• датчик температуры ЦО;
• аварийный датчик перегрева котла (термик);
• выход для подключения комнатного термостата.

Контроллер имеет два режима управления котлом:

1. Ручной режим, в котором можно вручную управлять насосом и вентилятором, режим используется при пусконаладке, запрещено топиться
в этом режиме. В этом режиме проверяем правильность подключения вентилятора и насоса.
2. Адаптивный режим AirFlow©, в котором контроллер самостоятельно подстраивает количество подаваемого воздуха для поддержания заданной температуры и оптимального горения меняя обороты вентилятора.

Контроллер ECO100 имеет несколько специализированных датчиков для контроля рабочих параметров котла.

Датчик температуры ЦО устанавливается непосредственно на котле(в гильзу водяной рубашки котла), на него ориентируется контроллер при
управлении котлом.
Датчик температуры уходящих газов типа PT1000 который устанавливается в дымоход, по данным датчика дымовых газов контроллер осуществляет регулировку оборотов вентилятора наддува. *Опция
Аварийный датчик перегрева котла (термик) устанавливается непосредственно на котел, также в гильзу водяной рубашки котла или на трубу
подачи горячей воды с обязательной теплоизоляцией. Он работает независимо от всей автоматики и принудительно размыкает цепь вентилятора
наддува при превышении температуры теплоносителя в 90°C. Для предотвращения закипания котла. При возвращении температуры в норму, цепь замыкается автоматически.

Контроллеры ECO100 работают по умолчанию в режиме AirFlow.

В этом режиме контроллер динамически изменяет мощность котла при изменение теплосьема. Поэтому даже при не-
котором изменении теплопотерь отапливаемого помещения, которые возникают при изменении уличной температуры, проветривании, либо частом
открывании/закрывании входных дверей, контроллер старается точно поддерживать заданную температуру. Таким образом благодаря алгоритму
AirFlow достигается максимально длительное горения топлива за счет сокращения процессов химического недожига и уменьшения спекания
золы. Стенки котлов при постоянной подаче воздуха всегда остаются чистыми без наростов сажи.

Длительность горения для котлов более 50 кВт существенно увеличивается, по нашим данным до 30% дольше горят на
одной закладке топлива.

Характеристики контроллера

• Масса контроллера, 0,5 кг
• Степень защиты корпуса IP40
• Напряжение питания, 230 ±5% В
• Потребляемая мощность, ВА, не более 5
• Температура эксплуатации, -10 +40°C
• Максимальная выходная мощность канала «Насос ЦО», 100 Вт
• Максимальная выходная мощность канала «Вентилятор», 200 Вт
• Суммарная долговременная мощность всех выходных каналов не может превышать 300 Вт.
